● 符合《冷热水用分集水器》国家标准GB/T29730-2013。
● 大流量锻造款地暖分集水器主体采用符合国家标准的铜合金材料。
● 本体和支路一体式成型，无开裂风险，避免漏水隐患。
● 阀杆保护套设计，不易产生水垢，确保阀杆行程。
● 优异的水力平衡性能和流量调节性能。
● 进水管采用带刻度的手轮设计，便于安装时能精确调整用户每个房间所需流量。
● 末端采用排气堵头，带活结的连接方式可以确保安装到位，控制安装方向，以确保最佳排气性能。
● 全套产品包括进出水球阀、分水器、集水器、排气阀、堵帽、专用支架等，适合所有市场应用。
|
名称 |
材料 |
表面处理 |
|
主体 |
黄铜 |
本色 /镀镍 |
|
供水阀芯组件 |
黄铜 |
本色 |
|
供水调节手轮 |
ABS |
本色 |
|
控制阀阀杆 |
304 不锈钢 |
|
|
集水阀芯组件 |
黄铜 |
本色 |
|
集水调节手轮 |
ABS |
本色 |
|
支路接头 |
黄铜 |
本色 /镀镍 |
|
橡胶件 |
EPDM |
|
技术参数
介质:水、非腐蚀性液体
最大工作压力:1.6MPa
适用水温:0~82°C(短时可耐高温105°C)
连接尺寸:1"2内牙x3/4"外牙
主管间距:210mm
支路管件:16x2mm,20x2mm,20x2.3mm
|

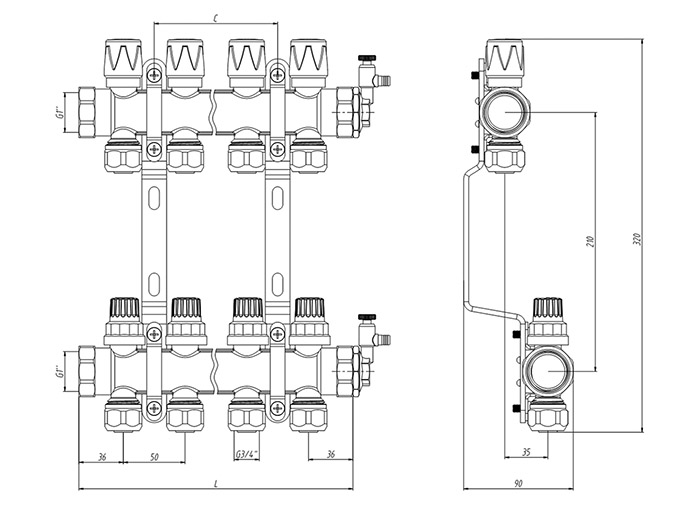

路量 |
DN |
L(mm) |
C(mm) |
| 2 | 32 |
122 |
N/A |
| 3 |
32 |
172 | 50 |
| 4 |
32 |
222 |
100 |
| 5 |
32 |
272 | 150 |
| 6 |
32 |
322 | 200 |
| 7 |
32 |
372 | 250 |
| 8 |
32 |
422 | 300 |
