2MKD 地暖分集水器由分水器和集水器组成，黄铜锻造一体式主体，球阀支路。分水主管连接于管网系统的供水警，它的主要作用是将来自于管网系统热水通过埋在地板下的地暖管分配到室内需地板采暖的各房间。热水在地暖管中流动时，将热量传递到地板，再通过地板向室内辐射传热。
集水器是在地暖系统中用于连接各路加热管回水管的回水装置。包括分水器、集水器、未端堵帽、排气阀、支架、管接头。符合国家标准GB/T 29730-2013《冷热水用分集水器》
|
名称 |
材料 |
表面处理 |
|
主体 |
黄铜 |
镀镍 |
|
排气阀 |
黄铜 |
镀镍 |
|
堵帽 |
黄铜 |
镀镍 |
|
支路接头 |
黄铜 |
镀镍 |
|
橡胶件 |
EPDM |
镀镍 |
技术参数
球阀分集水器
介质:水、非腐蚀性液体
工作压力:1.6MPa
适用水温:0~82°C(短时可耐高温105°C)
连接尺寸:1"内牙x3/4"外牙
主管间距:210mm
支路管件:20*2mm、20*2.3mm
|

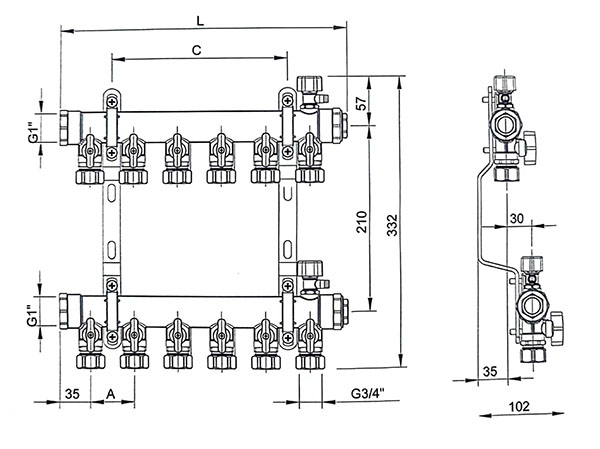

路量 |
DN |
L(mm) |
C(mm) |
| 2 |
25 |
128 |
N/A |
| 3 |
25 |
178 |
50 |
| 4 |
25 |
228 |
100 |
| 5 |
25 |
278 |
150 |
| 6 |
25 |
328 |
200 |
| 7 |
25 |
378 |
250 |
| 8 |
25 |
428 |
300 |
