球阀用带圆形通孔的球体作启闭件，球体随阀杆转动，以实现启闭动作的阀门。球阀是由旋塞阀演变而来，又称球形旋塞阀。球阀的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90度实现开启和关闭的目的。
技术参数：
公称压力: PN≤1.6MPa
适用介质:水、非腐蚀性液体
球阀(内外丝)
工作温度:0~82℃(短时可耐高温105℃)
规格: 1/2"、3/4"、1"
|

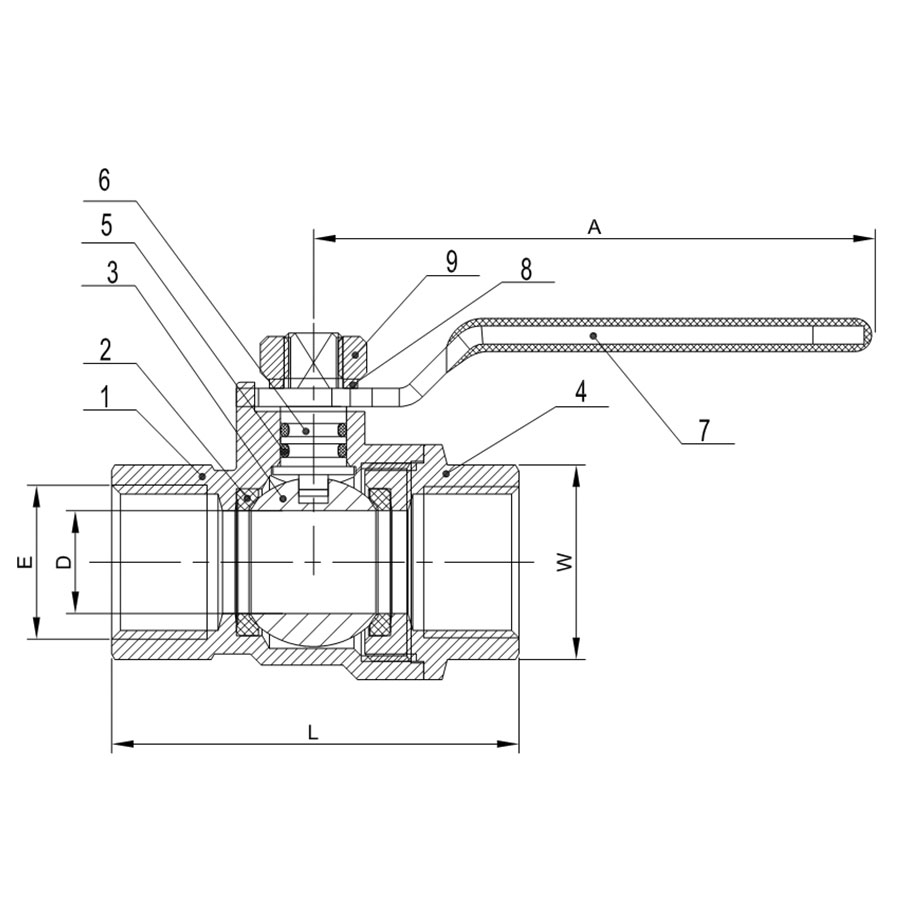

零件编号 |
名称 |
材质 |
| 1 |
本体 |
HPb59-1 |
| 2 |
密封座 |
PTFE |
| 3 |
阀球 |
HPb59-1 |
| 4 |
阀帽 |
HPb59-1 |
| 5 |
O型圈 |
EPDM |
| 6 |
阀杆 |
挤压铜棒 |
| 7 |
把手 |
铁镀铬 +PVC塑套 |
| 8 |
弹簧垫片 |
SUS304 |
| 9 |
锁紧螺母 |
SUS304 |
|
名称 |
规格 |
PN/DN |
E | D | L | W | A |
| 1RBVB104 |
1/2" |
PN16/DN15 |
G1/2 |
14 | 52 | 25 | 90 |
|
1RBVB106 |
3/4" |
PN16/DN20 |
G3/4 |
18 | 60 | 31 | 90 |
| 1RBVB108 |
1" |
PN16/DN25 |
G1 |
23 | 70 | 38 | 117 |
|
1RBVB110 |
1-1/4" |
PN16/DN30 |
G1-1/4 |
30 | 80 | 47 | 117 |
|
1RBVB112 |
1-1/2" |
PN16/DN35 |
G1-1/2 |
37 | 86 | 54 | 141 |
|
1RBVB114 |
2" |
PN16/DN40 |
G2 |
47 | 104 | 66 | 141 |
特点:
长柄:
1.三条波浪设计，能有效防止胶套脱落，牢固耐用。
2.设计新颖，符合人体力学，握起来开关手感舒适。
3.表面冷冲公司商标长期使用便于识别。
蝶柄:
1.材质区别于市面上出现的锌合金或铝手柄，耐腐蚀能力强，一长期使用没有影响。
2.创新设计，长柄蝶柄通用，便于客户在不同环境互换使用
优点:
1.流体阻力小，全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面，而且球阀的密封面材料密封性好，能实现完全密封。在真空系统中也已广泛使用。
4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
6.与普通球阀相比具有安全性、抗冲击性的显著特点。阀杆内装式设计有效避免了损坏和有意的破坏。
7.压帽结构是阀门设计最理想的结构，不同于"O"型圈结构中孔漏就必须更换阀门成本大，此结构能有效防止中孔漏水，更安全、更放心、更耐用。
