公称压力:PN≤1.6MPa
适用介质:水、非腐蚀性液体
工作温度:0~82℃(短时可耐高温105℃)
规格: 1/2"、3/4"、1"
|

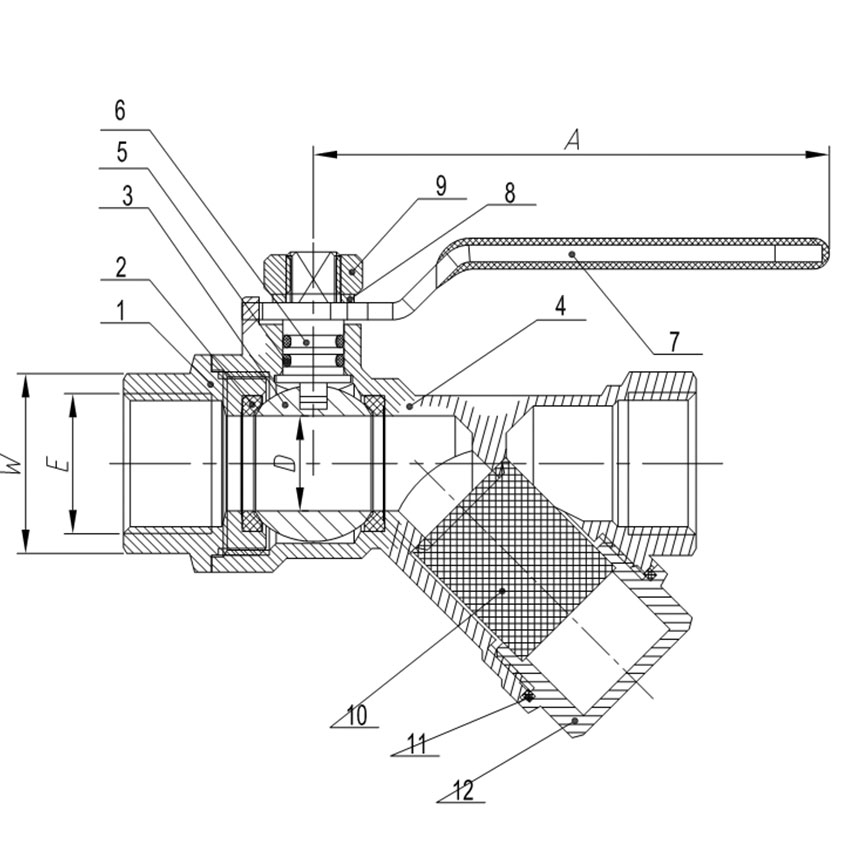

零件编号 |
名称 |
材质 |
| 1 |
本体 |
HPb59-1 |
| 2 |
密封座 |
PTFE |
| 3 |
阀球 |
HPb59-1 |
| 4 |
阀帽 |
HPb59-1 |
| 5 |
O型圈 |
EPDM |
| 6 |
阀杆 |
挤压铜棒 |
| 7 |
把手 |
铁镀铬 +PVC塑套 |
| 8 |
弹簧垫片 |
SUS304 |
| 9 |
锁紧螺母 |
SUS304 |
| 10 |
过滤网 |
SUS304 |
| 11 |
堵帽 |
HPb59-1 |
|
名称 |
规格 |
PN/DN |
E | D | W | A |
| 1RBVB104 |
1/2" |
PN16/DN15 |
G1/2 |
12 | 25 | 90 |
|
1RBVB106 |
3/4" |
PN16/DN20 |
G3/4 |
15 | 31 | 90 |
| 1RBVB108 |
1" |
PN16/DN25 |
G1 |
20 | 38 | 117 |
|
1RBVB110 |
1-1/4" |
PN16/DN30 |
G1-1/4 |
25 | 47 | 117 |
|
1RBVB112 |
1-1/2" |
PN16/DN35 |
G1-1/2 |
37 | 86 | 54 |
|
1RBVB114 |
2" |
PN16/DN40 |
G2 |
47 | 104 | 66 |
