闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸板只能作全开和全关，不能作调节和节流，目前广泛用于供水系统。
|

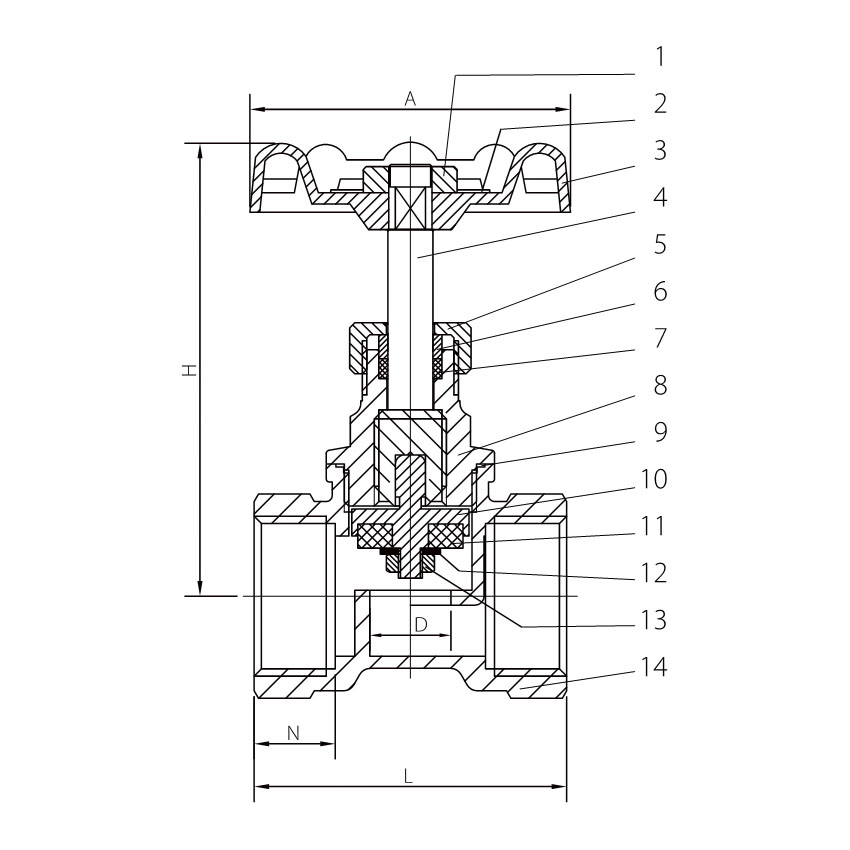

序号 |
零件名称 |
材料 |
数量 |
| 1 |
螺帽 |
铁镀铜 |
1 |
| 2 |
铭牌 |
铝 |
1 |
| 3 |
菊花手轮 |
铸铁 |
1 |
| 4 |
丝杆 |
黄铜 |
1 |
| 5 |
六角压帽 |
黄铜 |
1 |
| 6 |
铜圈 |
黄铜 |
1 |
| 7 |
垫料 |
PTFE |
1 |
| 8 |
阀盖 |
黄铜 |
1 |
| 9 |
垫圈 |
PTFE |
1 |
| 10 |
丝杆头 |
黄铜 |
1 |
| 11 |
橡皮 |
EPDM |
1 |
| 12 |
密封垫 |
黄铜 |
1 |
| 13 |
螺帽 |
黄铜 |
1 |
| 14 |
阀体 |
黄铜 |
1 |
|
产品编号 |
DN |
G | H | L | D | N | A |
|
IDC-JZF-01 |
15 |
G1/2" |
71 |
47 |
11.5 |
12 |
54 |
|
IDC-JZF-02 |
20 |
G3/4" |
78 |
52 |
13.5 |
13.5 |
54 |
|
IDC-JZF-03 |
25 |
G1" |
85 |
65 |
19 |
16 |
58 |
|
IDC-JZF-04 |
32 |
G1.1/4" |
101 |
74 |
25 |
16.5 |
72 |
|
IDC-JZF-05 |
40 |
G1.1/2" |
108 |
80 |
31 |
16.5 |
72 |
|
IDC-JZF-06 |
50 |
G2" |
128 |
100 |
38 |
21 |
78 |
